الدرس الأول : الرسم الهندسي اليدوي
الرسم الهندسي والرسم الميكانيكي أو رسم الآلات
مفهوم الرسم الهندسي :
لغات فنية وهندسية تستخدم في نقل الأفكار الهندسية ونقاشها قبل عملية التنفيذ،
مميزات (خصائص) الرسم الهندسي :
- له قواعد و أسس لا يمارسه إلا من درسه دراسة سليمة.
- مدى التحصيل فيه يتوقف على التمرن الكامل والدقة التامة.
- تستخدم لغة الرسم بين تقنيي الصناعة.
- اللغة التي يمكن من خلالها الاحتفاظ بالمستندات التي تتصل بالاختراعات والتصميمات.
الهدف والغاية من الرسم الهندسي:
ويهدف الرسم الهندسي إلى استيعاب كافة الخواص الهندسية لكيان أو منتج ما بشكل واضح بما لا يدع مجالا للبس.
والغاية الأساسية من الرسم الهندسي هي توصيل المعلومات الأساسية التي تمكن المصنع من إنتاج هذا المكون.
علل؟؟؟
لا يمكن اعتبار الصورة الفوتوغرافية لأي قطعة ميكانيكية رسما ميكانيكيا؟
لعدم فائدتها للصناعة والإنتاج والدراسة الهندسية، الأمر الذي يحتاج إلى معرفة للمقاسات وللمواد المصنوعة.
وضح هذه العبارة ؟؟
الرسومات هي البديل عن الأجسام والمصنوعات؟
بمعنى أنه إذا كانت هناك قطعة في بلد ما وكانت رسوماتها في بلد آخر فإن كلاهما يكون ملمًا بجميع البيانات والمواصفات والمقاسات لهذه القطعة والرسم قد يكون رسمًا بالقلم الرصاص أو قد يكون بالحبر الصيني الأسود.
س: اكتب ما تعرفه عن العالم ليوناردو دي فينشي ؟
نشاط 1:
الجسر المدعم ذاتيا :
هو جسر يدعم نفسه عن طريق انتشار الجاذبية الأرضية على طول الجسر نفسه.
يسمى هذا الشكل بجسر المدعم ذاتيا ويستخدم في بناء الجسور وأقواس الأبواب والشبابيك في المباني الأثرية والمساجد.
نشاط 2:
1- ما الذي يعبر عنه الشكل السابق ؟
محرك قاطرة بخارية مع عجلات مرتبطة بأذرع
2- ما الأشكال الهندسية الموجودة في الشكل ؟ هل هناك علاقة بينها ؟
3- ماذا يمكن أن نسمي الشكل ؟
قاطره بخارية
4- من الشخص الذي يقوم برسم هذا الشكل ؟ وما الهدف من هذه العملية ؟
أنواع الرسم الهندسي
- الرسم الحر
- الرسم باستخدام الأدوات
- الرسم باستخدام أحد برامج الحاسوب
مفهوم الرسم الحر:
يشير إلى الرسم الذي ينتج دون استخدام اي أداة رسم مساعدة (مسطرة, فرجار,حاسوب...الخ )وبل فقط القلم وغالبا قلم رضاض أو فحم.
هو الرسم الذي ينجز بقلم الرصاص باليد الحرة دون الاستعانة بأي أداة.
صورة رسم حر
سؤال/ قارن بين الرسم الحر والرسم الهندسي؟
سؤال /علل لماذا يطلق على الرسم الحر بهذا الاسم ؟
كونه ينجز بقلم الرصاص باليد الحرة دون الاستعانة بأي أداة
سؤال /علل على ماذا تعتمد مهارة الرسم الرسم الحر ؟
-على مهارة اليد -و اللمسات الفنية للرسمه
أدوات الرسم الحر:
اللقاء (3)

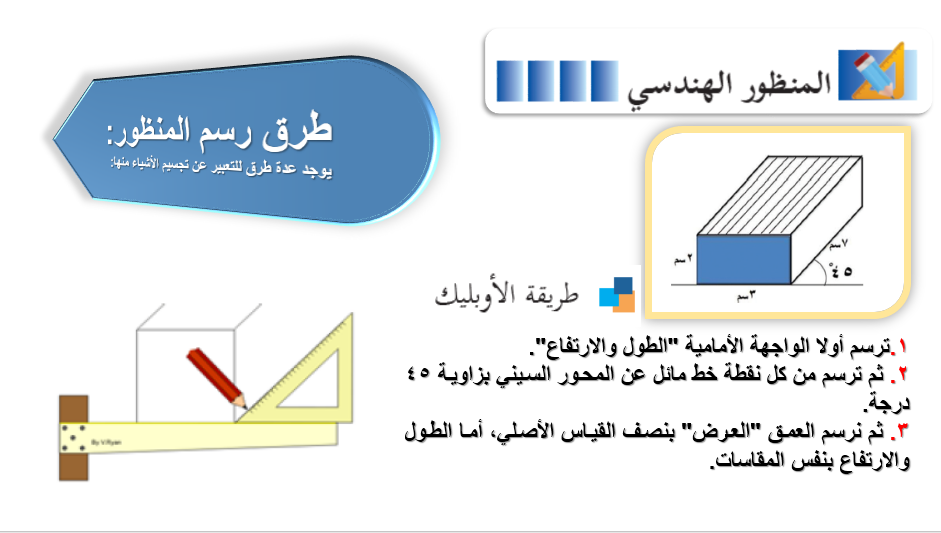

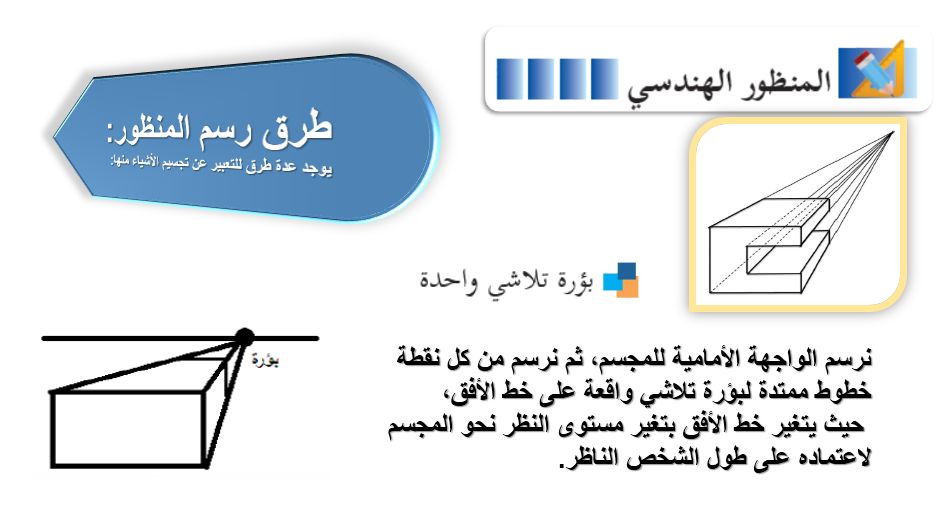

المنظور الهندسي
