ملخص الطبقة الثانية : طبقة ربط البيانات صفحة 93-102من الكتاب الوزاري الصف الحادي عشر علمي



(يعرض أهم الأسئلة التي تعرضنا لها خلال الشرح داخل الحصة الصفية)

أولا /طبقة ربط البيانات:

سؤال/ عدد الوظائف التي تقوم بها طبقة ربط البيانات؟

تنظم عملية الارسال على الوسائط المشتركة بين عدة أجهزة وذلك لضمان عدم تداخل الإشارات وبالتالي تداخل البيانات وضياعها.
تساعد طبقة ربط البيانات في إنشاء نظام عنونة محلي (العنونة الفيزيائية) حيث يستخدم هذا العنوان لتحويل الإطار داخل حدود الشبكة.

سؤال/ اذكر اسم تنسيق الرسالة في طبقة ربط البيانات؟
يسمى تنسيق الرسالة بالإطار (Frame)


سؤال/ اذكر اهم الأجهزة المستخدمة في طبقة ربط البيانات؟



سؤال/ اختر الإجابة الصحيحة مما بين الأقواس؟

· تسمى وحدة تنسيق البيانات في طبقة ربط البيانات بـ (البت – الحزمة – الإطار-البيانات).
· تسمى وحدة تنسيق البيانات في طبقة الفيزيائية بـ (البت – الحزمة – الإطار-البيانات).
· من الأجهزة المستخدمة في طبقة ربط البيانات (واجهة بطاقة الشبكة – محول الشبكة المحلية – جميع ما سبق).
· من الأجهزة المستخدمة في طبقة ربط البيانات (.LAN Switch- NIC- جميع ما سبق).

إجابة البطاقة رقم (18) من بطاقات التعلم الذاتي

ثانياً /fبطاقة واجهة المستخدم:

بطاقة واجهة المستخدم NIC

سؤال/ وضح ما المقصود بـ بطاقة واجهة الشبكة؟

-هي الواجهة التي تربط جهاز الحاسوب بالوسيط.

-كرت يثبت على كل جهاز في شبكة الحاسوب ويستخدم لربط الجهاز بالشبكة , ويخزن عليه أثناء تصنيعة عنواناً

مادياً, لا يمكن تغييره , وهو فريد عالمياً.

سؤال/ ما وظيفة بطاقة واجة الشبكة الموجودة في جهاز الحاسوب ؟


لا تقوم هذه البطاقة بإرسال أي بيانات إلا بعد التأكد من خلو الوسيط من الإشارات.


سؤال/وضح ما المقصود بأنظمة العنونة في أنظمة الاتصال؟

هو إعطاء عنوان فريد لا تتكرر قيمته لكل جهاز موجود في الشبكة.

سؤال/ اذكر أنواع العنونة في أنظمة الاتصال مع ذكر مثالاً على كل منها؟

- الأنظمة عنونة محلية كنظام العنونة داخل دولة معينة (داخل شبكة الحاسوب المحلية يتم الاستعانة بنظام العنونة الفيزيائي)

- عنونة عالمية كنظام العنونة الدولي (للتنقل بين الشبكات نحن بحاجة لنظام عنونة آخر تعرف بنظام العنونة المنطقي)

سؤال/ اختر الإجابة الصحيحة مما بين القواس؟

جهاز يعمل على التأكد من خلو الوسيط من الإشارات قبل عملية ارسال البيانات في شبكة الحاسوب :

(NIC -Routers -MAC)

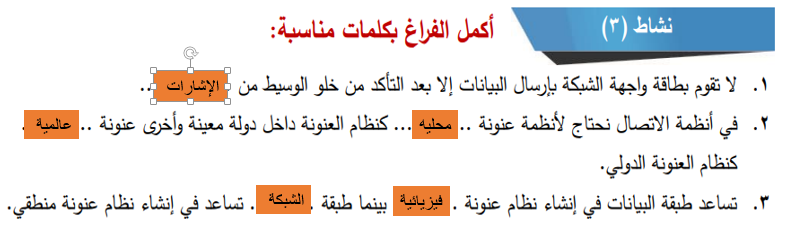

ورقة عمل// المصطلحات العلمية المطلوبة

إجابة البطاقة رقم (19) من بطاقات التعلم الذاتي

ثالثًا : عنوان MAC

سؤال / وضح مفهوم عنوان MAC؟


هو أحد أنظمة العنونة الفيزيائية حيث يتم إنشاؤه من قبل المصنع بشكل فيزيائي على بطاقة الشبكة عند انتاجها , ويكون هذا العنوان فريداً على مستوى جميع بطاقات الشبكة في العالم .


سؤال / اذكر مكونات عنوان MAC؟

كما يظهر في الشكل أدناه/ يتكون من 48 بت , ويكتب عادة باستخدام 12 خانة في نظام السادس عشري


حيث تمثل الخانات الست في يساره رمز المصنع الذي قام بتصنيعه , والخانات الست في يمينه تمثل رقماً متسلسلاً يحدده المصنع .

سؤال / كم خانة سداسية عشرية يتكون عنوان الـ MAC, وما هو عدد العناوين التي يستطيع ان يغطيها؟

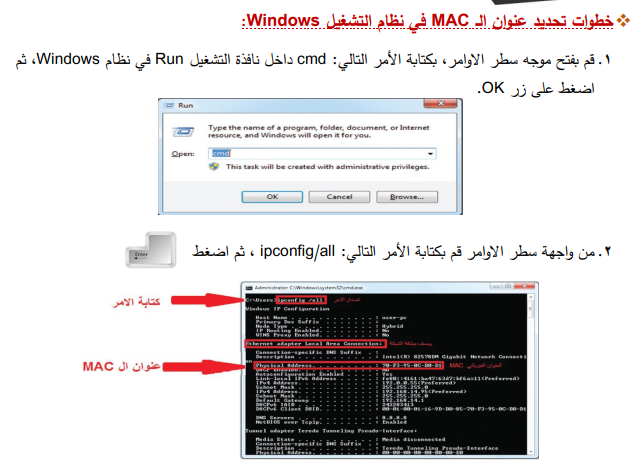

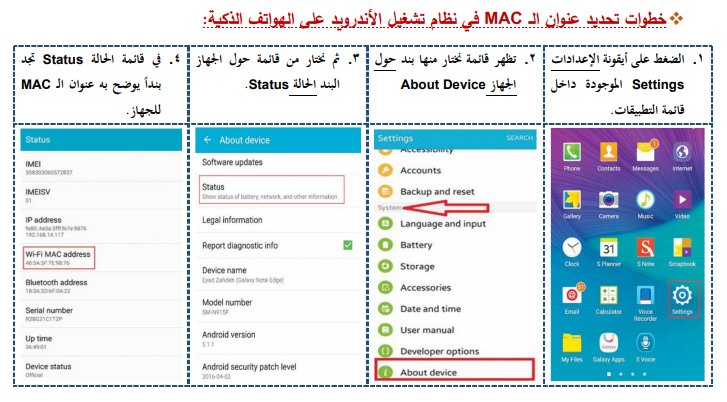

إجابة البطاقة رقم (20) من بطاقات التعلم الذاتي

التحويل بين أنظمة العد المختلفة :

للإجابة على النشاط التالي يجب علينا المرور على ما يلي :



سؤال / وضح مفهوم أنظمة العد؟
هي مجموعة طرق تمثيل الأعداد وكتابتها بـ أنظمة العد, وضع قواعد هذه الأنظمة العالم العربي :الخوارزمي .
سؤال/من أشهر نظم العد: الثنائي والثماني والعشري والسداسي عشر

النظام العشري Decimal System

1. المجال : (0-1-2-3-4-5-6-7-8-9)
2. الأساس 10 أي أن أي عدد مكتوب بالنظام العشري يكتب بدلالة ${\displaystyle 10^{x}}$

مثال على ذلك العدد ${\displaystyle 1234.21_{10}\,}$ أو يكتب كالتالي: ${\displaystyle 1234.21_{d}}$

بشكل سلسلة كالتالي  :

${\displaystyle 1\times 10^{3}+2\times 10^{2}+3\times 10^{1}+4\times 10^{0}+2\times 10^{-1}+1\times 10^{-2}\,}$

${\displaystyle 1234.21=1000+200+30+4+0.2+0.01\,}$

استخدامات: يستخدم الانسان النظام العشري في حياته

النظام الثنائي Binary System

1. المجال : (0-1)
2. يعتمد الأساس 2 أي أن العدد ${\displaystyle 1011_{2}\,}$ أو ${\displaystyle 1011_{B}\,}$ يكتب بشكل سلسلة :

${\displaystyle 1\times 2^{3}+0\times 2^{2}+1\times 2^{1}+1\times 2^{0}\,}$

${\displaystyle 8+0+2+1=11_{10}\,}$

استخدامات: يستخدم الترميز الثنائي بشكل اساسي في الحاسب اكثر من غيره من انظمة العد الاخرى .

النظام الست عشري Hexadecimal System

1. المجال (0-1-2-3-4-5-6-7-8-9-F-E-D-C-B-A)
2. قاعدة هذا النظام هي 16

الأرقام من الصفر حتى 9 كما هي لكن بدءاً من 10 إلى 15 يرمز لها بالحروف من A إلى F كالتالي:

${\displaystyle A=10\,}$ , ${\displaystyle B=11\,}$ , ${\displaystyle C=12\,}$ , ${\displaystyle D=13\,}$ , ${\displaystyle E=14\,}$ , ${\displaystyle F=15\,}$

مثال توضيحي الرقم التالي يكتب  :${\displaystyle 3AD1_{16}\,}$ أو ${\displaystyle 3AD1_{h}\,}$ يكتب كالتالي

استخدامات : من اهم استخدامات الترميز السداسي عشري هو ترميز عناوين الذاكرة

التحويل من النظام العشري الى النظام الثنائي :

التحويل من النظام الثنائي الى النظام العشري:

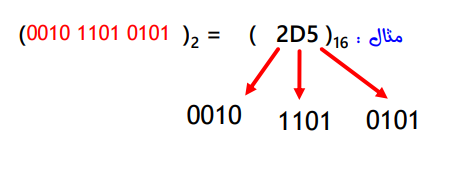

التحويل من النظام الثنائي إلى النظام السادس عشري

التحويل من النظام السادس عشري إلى النظام  الثنائي :

..

إجابة البطاقة رقم (21) من بطاقات التعلم الذاتي

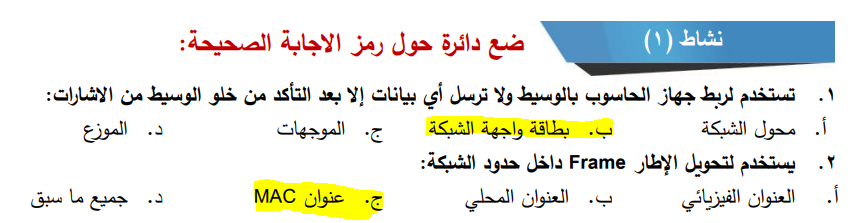

نشاط :2 صفحة 95 من الكتاب الوزاري

المفتاحSwitch /

جهاز يحتوى على عدة منافذ , يمرر الرسالة الواردة عبر أحد المنافذ إلى المنفذ المتصل بالجهاز بالجهاز المستقبل , ويمنع مرور تلك الرسالة عبر أي من منافذه الأخرى

آلية عمل المفتاح Switch/

يقوم المفتاح  بتحديد وجهة الرسالة بناء على العنوان المادي للجهاز المستقبل , يستطيع المفتاح تحديد أي من منافذه يتصل بالمستقبل بالاعتماد  على جدول مخزن في داخله بناه بنفسه يشمل العنوان المادي لكل جهاز متصل به ورقم المنفذ الذي تم من خلاله الاتصال

المفتاحSwitch / يقلل من الحركة غير الضرورية للبيانات

آلية عمل جهاز محول الشبكة المحلية (Switch):

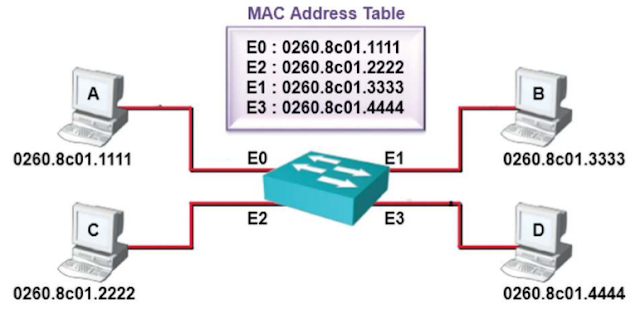

في هذا المثال( وكما يظهر في الصورة أدناه)

يرغب الجهاز في الجهة اليسرى (مصدر الرسالة)، بإرسال رسالة لجهاز في الطرف الآخر(هدف الرسالة).

1- يقوم الجهاز مصدر الرسالة ببناء الإطار

2-تقوم محولات الشبكة بتحويل الرسالة للجهاز الهدف عبر المنفذ المناسب بناء على الحقل الذي يحتوي على العنوان الفيزيائي الهدف الموجود في رأس الرسالة

3-حيث يوجد داخل كل محول جدول يربط عناوين MAC  بأرقام المنافذ المتصلة بها

إجابة البطاقة رقم (22) من بطاقات التعلم الذاتي
